剛剛看到一個視頻，一建筑外墻涂料發(fā)生大面積脫落，所幸不是連帶外墻保溫層一塊，今天我們就這個視頻情況一起來探討下外墻涂料脫落的原因。

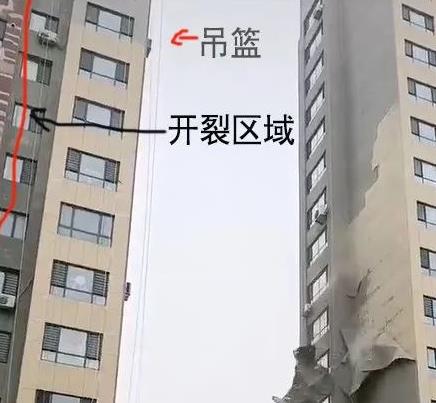

視頻截圖
1、由于這是某個短視頻平臺上的，編者找到原視頻，發(fā)現(xiàn)是東港橋東某小區(qū)的，在4月8日下午脫落的。這是外保溫的抹面膠漿層與涂料的膩?zhàn)訉踊蛘咄苛蠈颖旧韯冸x，形成脫落。這種現(xiàn)象的產(chǎn)生跟天氣沒什么原因，東港地區(qū)50m高的建筑基本風(fēng)荷載為0.55KN，結(jié)合風(fēng)荷載體型系數(shù)、風(fēng)振系數(shù)等計算，應(yīng)該是KPa級別的，而砂漿之間的結(jié)合力應(yīng)該是10的負(fù)一次方MPa級的，風(fēng)并不能吹掉它。它是怎么掉的？應(yīng)該是保溫的抹面膠漿表面粉化，膩?zhàn)臃蹚?qiáng)度不夠造成的。
保溫系統(tǒng)的抹面膠漿和涂料的膩?zhàn)臃鄱际歉苫焐皾{（Mortar），是由干燥篩分處理的骨料(如石英砂)、無機(jī)膠凝材料(如水泥)和添加劑(如聚合物)等按一定比例進(jìn)行物理混合而成的一種顆粒狀或粉狀的物料。
先說膠凝材料，咱們現(xiàn)在的干混砂漿的膠凝材料一般分為無機(jī)膠凝材料，如水泥、石膏，和有機(jī)膠凝材料，如VAE可再分散乳膠粉、丙烯酸酯等。無機(jī)和有機(jī)的工作原理不同，傳統(tǒng)的水泥砂漿的粘結(jié)原理是“鎖嵌原理”，由于墻面或涂料表面的不平整，在微觀結(jié)構(gòu)中，呈現(xiàn)凸凹不平的表面結(jié)構(gòu)。這種凹陷和凸起互相鎖嵌，凝結(jié)硬化，形成了粘結(jié)力。
那么問題來了，如果水泥的摻量不足（通常350Kg/T），或標(biāo)號不足，就會降低其粘結(jié)力。
而有機(jī)膠凝材料，比如VAE可再分散樹脂顆逐漸相互融合，成為連續(xù)的高分子薄膜，提高了砂漿的抗裂能力。同時，分布于界面上的可再分散膠粉又極大地增加了砂漿的粘結(jié)性，可再分散乳膠粉形成聚合物“膠橋”，如同口香糖一般，起到無機(jī)材料無法做到的粘結(jié)作用。
那么問題又來了，如果為了省錢不摻拌有機(jī)膠凝材料或者使用假冒的可再分散膠粉，就起不到增加粘結(jié)力的作用。
下一步是骨料，如果想讓砂漿粘的牢靠，骨料需要有一定的級配。比如抹面膠漿中的使用60-90目的石英砂，這種涂刷真石漆的外墻耐水膩?zhàn)臃蹜?yīng)摻拌100-200目的石英砂，這樣兩個構(gòu)造層次能形成比較好的“咬合”。如果級配不對，或者膩?zhàn)臃壑挥昧酥剽}、高嶺土等填充材料，也會降低粘結(jié)性能。
如果骨料級配不夠，砂漿表面過于光滑，涂料容易脫落。
再說一種添加劑---纖維素醚，它是砂漿的增稠劑、保水劑、穩(wěn)定劑、分散劑和成膜劑。在砂漿中呈三維的網(wǎng)格狀結(jié)構(gòu)，能鎖住水分子，起到保水、觸變的作用。如果施工的時候天氣干燥、炎熱、有風(fēng)，就應(yīng)該在抹面膠漿和膩?zhàn)臃壑性黾永w維素醚的摻量，保證其有足夠的保水能力。否則抹面膠漿和膩?zhàn)臃蹧]等上強(qiáng)度已經(jīng)粉化，自然就失去了粘結(jié)能力。
以上是材料因素，還有施工因素，比如
夏季施工的時候應(yīng)該在膩?zhàn)臃郾砻鏉菜B(yǎng)護(hù)。因?yàn)樯厦嫖覀冋f了，水泥是水硬性材料，必須同水進(jìn)行反應(yīng)并在潮濕介質(zhì)中才可以逐漸凝結(jié)硬化。
又由于膩?zhàn)訉臃浅１。苋菀资刍Ｋ栽谘谉帷⒏稍锏奶鞖鈼l件下膩?zhàn)訉有枰獫菜B(yǎng)護(hù)。
總問言之，從材料到施工應(yīng)該保證“材料合格”、“施工嚴(yán)謹(jǐn)”，否則啊，它忽忽悠悠就掉下來了。
相關(guān)閱讀：建筑山墻外保溫更易脫落的原因是什么？ ｜ 外墻過了保修期脫落怎么辦？誰來維修？
